車種：トヨタ プリウス Zグレード
型式：MXWH60（60系プリウス）
初年度登録：令和6年
作業内容：LED字光式ナンバー照明器具の取り付け・配線加工
使用製品：AIR 薄型LED字光式ナンバー照明器具
作業時間：約2時間

相模原市のサクラオートです。

今回は、トヨタ プリウス60系（MXWH60）へのLED字光式ナンバー取り付けをご依頼いただきました。

字光式ナンバーとは、ナンバープレートの文字や数字が光るタイプのナンバープレートです。

今回取り付けたのは、薄型LEDタイプの字光式ナンバー照明器具「AIR」。

フロント・リアそれぞれに配線加工を行い、スモールライトと連動して点灯するように取り付けました。

特に今回のプリウスはLEDヘッドライトを採用しているため、フロント側の電源の取り出し方法を工夫していることが作業のポイントです。

プリウス60系にLED字光式ナンバーを取り付け

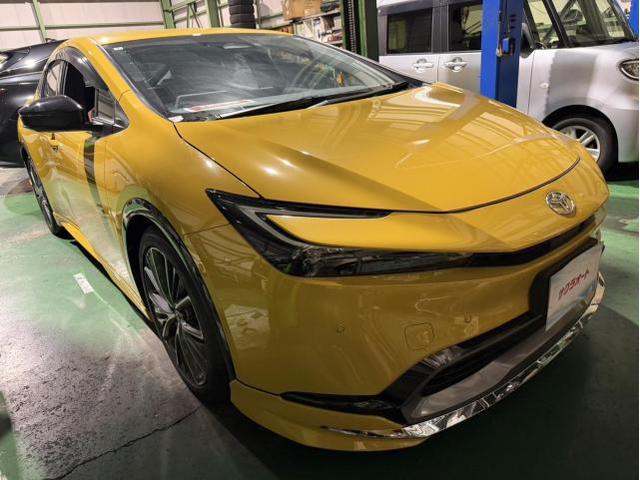

今回の車両は、令和6年登録のトヨタ プリウス Zグレードです。

60系プリウスは、シャープなヘッドライトと低く構えたデザインが特徴的なモデルです。

今回は、ナンバープレートを光らせる字光式ナンバー照明器具を取り付けていきます。

字光式ナンバーは通常のナンバープレートとは異なり、専用の照明器具と電源配線が必要です。

そのため、製品を車体に固定するだけではなく、車両の電装系統に合わせた取り付け作業を行います。

フロント側の字光式ナンバー取り付け｜LEDヘッドライト車の配線加工

まずはフロント側から作業を開始します。

一般的な字光式ナンバーの照明器具は、スモールライトなどの点灯に連動させて使用します。

しかし、今回のプリウスはLEDヘッドライトを採用しており、ヘッドライト周辺から簡単に電源を取り出せる構造ではありませんでした。

LEDヘッドライト車では、車種や回路構成によって電源の取り出し方に注意が必要です。

不適切に配線を分岐すると、照明の作動不良や電装系統への影響につながる可能性もあります。

そこで今回は、ヘッドライト周辺から無理に電源を取り出すのではなく、運転席側のスモールライトと連動する回路から電源を取り出す方法を採用しました。

スモールライト連動で点灯するように配線

運転席側の室内配線から電源を取り出し、フロントのナンバープレート取り付け位置まで配線を延長します。

配線の取り回しや接続部分を確認しながら、照明器具を取り付けました。

これにより、スモールライトの点灯に合わせて字光式ナンバーの照明も点灯する構成となりました。

【写真：フロント字光式ナンバー照明器具の取り付け後】

今回使用したのは薄型LED字光式ナンバー「AIR」

今回取り付けたのは、薄型LED字光式ナンバー照明器具として知られる**「AIR」**です。

字光式ナンバーは、専用の照明器具をナンバープレートの裏側に取り付ける仕組みです。

AIRは薄型設計が特徴で、車両のデザインを大きく変えずに取り付けやすい製品です。

今回のプリウスでも、フロント側の取り付け位置や配線の取り回しを確認しながら作業を進めました。

リア側の字光式ナンバー取り付け｜ナンバー灯から電源を取り出し

続いて、リア側の取り付け作業です。

リア側は、既存のナンバー灯の配線を確認し、そこから電源を取り出します。

まずリアの内装・配線周辺を確認し、ナンバー灯につながる配線を探します。

その後、必要な配線加工を行ってLED照明器具に接続します。

ナンバー灯の光が干渉しないように加工

今回の作業では、リアの純正ナンバー灯についても対策を行いました。

字光式ナンバーの取り付けでは、既存のナンバー灯が照明器具やナンバーフレームに反射する場合があります。

そのため今回は、配線を不用意に切断するのではなく、ナンバー灯からの光が干渉しないように遮光処理を行っています。

車両の電装系統への影響や、ナンバープレートの視認性にも配慮した作業です。

前後の取り付け・点灯確認が完了

フロント・リアの照明器具を取り付けた後は、点灯確認を実施しました。

確認項目は、

• フロントのLED照明器具が正常に点灯するか

• リアのLED照明器具が正常に点灯するか

• スモールライトの操作に連動するか

• 配線接続部分に異常がないか

• 周辺の電装品に不具合がないか

などです。

前後とも正常に点灯することを確認し、今回の取り付け作業は完了しました。

なお、今回の作業時点では字光式ナンバープレート本体の装着前だったため、ナンバーの文字が実際に光る完成状態は、運輸支局での登録・交付時に確認する予定です。

照明器具の取り付けと配線加工にかかった作業時間は、約2時間でした。

字光式ナンバーは後付けできる？

「今乗っている車に字光式ナンバーを後付けできますか？」

という疑問をお持ちの方もいらっしゃると思います。

字光式ナンバーは、車両の仕様や必要な手続きを確認したうえで、後から取り付けることも可能です。

通常のナンバープレートを字光式に変更する場合は、主に次の準備が必要になります。

1. 字光式ナンバープレートの申請・交付手続き

2. 対応する照明器具の用意

3. 車両への照明器具の取り付けと電源配線

4. 点灯確認・ナンバープレートの取り付け

登録自動車のリアナンバープレートは封印が必要になるため、交換時には所定の手続きも必要です。

また、字光式ナンバーに使用する照明器具は、適合する製品を選ぶことが重要です。

LEDヘッドライト車でも字光式ナンバーは取り付けられる？

LEDヘッドライトを採用している車でも、字光式ナンバーを取り付けられる場合があります。

ただし、従来の電球式ヘッドライト車とは配線構造が異なる場合があるため、車両に合わせた施工が必要です。

今回のプリウス60系でも、ヘッドライト周辺の配線を無理に分岐せず、別のスモールライト連動回路から電源を取り出しました。

同じプリウスでも年式やグレード、装備によって配線方法が異なる可能性があるため、取り付け前の確認が重要です。

相模原市で字光式ナンバー・持ち込みパーツの取り付けならサクラオートへ

サクラオートでは、車検・一般整備だけでなく、今回のようなカー用品・持ち込みパーツの取り付けについてもご相談を承っています。

「ネットで購入したパーツを取り付けてほしい」

「字光式ナンバーを取り付けたい」

「LEDヘッドライト車なので配線加工が心配」

「購入した用品を自分では取り付けられない」

といったご相談も可能です。

持ち込みパーツの取り付けでは、製品の適合確認や車両の構造によって、必要な作業内容が異なります。

相模原市・南橋本・橋本・上溝・田名周辺で、字光式ナンバーやカー用品の取り付けをご検討の方は、サクラオートまでお気軽にご相談ください。

製品と車両の状態を確認したうえで、取り付け方法をご案内します。

---

今回の作業内容

項目	内容
メーカー	トヨタ
車種	プリウス
グレード	Z
型式	MXWH60
初年度登録	令和6年
作業内容	LED字光式ナンバー照明器具取り付け
使用製品	AIR 薄型LED字光式ナンバー照明器具
施工箇所	フロント・リア
作業時間	約2時間
作業結果	前後の照明器具の点灯確認完了

よくある質問

Q. プリウス60系に字光式ナンバーは取り付けできますか？

可能です。今回のプリウス60系（MXWH60）でも、前後にLED字光式ナンバー照明器具を取り付けました。車両の配線構造を確認したうえで施工する必要があります。

Q. LEDヘッドライトの車でも字光式ナンバーを取り付けられますか？

車種や製品の適合条件によりますが、取り付け可能な場合があります。今回の事例では、ヘッドライト周辺ではなく、運転席側のスモールライト連動回路から電源を取り出しました。

Q. 字光式ナンバーの取り付けには何時間かかりますか？

作業時間は車種や配線方法によって異なります。今回のプリウス60系では、前後のLED照明器具の取り付けと配線加工を約2時間で実施しました。ナンバープレートの申請・交付に必要な期間は別途かかります。

Q. ネットで購入した字光式ナンバーの持ち込み取り付けはできますか？

サクラオートでは持ち込みパーツの取り付けについてもご相談いただけます。製品の適合状況や必要な配線加工を確認したうえで、対応可否をご案内します。

Q. 字光式ナンバーに交換するには手続きが必要ですか？

必要です。通常のナンバープレートから字光式ナンバープレートへ変更する場合、所定の申請・交付手続きが必要となります。登録自動車ではリアナンバープレートの封印にも注意が必要です。

Q. 字光式ナンバーは車検に通りますか？

適切な照明器具を使用し、取り付け状態や点灯状態などが保安基準に適合していれば車検に対応できます。ただし、製品や施工状態によって異なるため、事前の確認が必要です。
